網格絮凝池，由于其良好的水力性能和便捷的安裝維護，正在被越來越廣泛的應用于自來水廠一體化凈水設備、污水處理廠深度處理段等工程項目中，社會效益和經濟效益顯著。 渦街反應器上有渦街裝置，以更好的分配水流，強化反應效果。渦街反應器可使水流產生高頻譜陣列式渦旋，產生的礬花密實。
一、設備概述
網格絮凝池由316不銹鋼制成，中間網條采用乙丙共聚材料制成。每個絮凝池分格內設置網格反應箱，在現場組合后形成整體成組放入絮凝池中。設備內部符合流體力學性質，具有合理、較小的水流阻力，同時具有能使沉淀出水達到合格要求的絮凝效果，以滿足設計水質要求。
二、設備結構
網格絮凝池是用于網格絮凝池的絮凝混凝反應器的新型強化設備，其較小而密的孔眼可以增強水流的紊動，經過對水流的準確流態控制，能使水流產生高頻譜陣列式渦旋，產生的礬花密實，可保證較好的絮凝效果。
實際工程中，反應池內渦旋尺度很難測試，只有通過設計計算網格尺度，網眼尺寸等利用雷諾數去間接地表示水流的紊流度及紊流中的渦旋情況來控制反應效果。雖然說“甘布公式”的應用某種程度上與這種紊流流態的絮凝理論有些不符，但實際工程計算上主要還通過其來進行計算，易于操作應用。

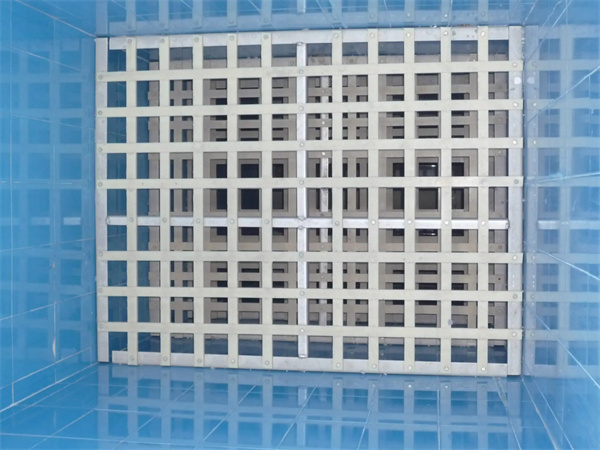

網格絮凝反應器一般為一體化結構，包括外圍框架和網格，所述的外圍框架一般由304不銹鋼加工而成，所述的網格由多片加厚PP網格條拼裝編制而成，模塊化設計，加工、運輸、組裝及更換靈活、方便，且網格條可以實現批量化生產。
三、工藝說明
網格絮凝池，絮凝過程中所要達到的目的是在盡量短的時間內，形成密實、光滑的凝聚顆粒，從而便于后續的沉淀工藝段的處理（如斜管或斜板上不易淤積泥，可提高沉淀效率，減少占地面積）。在限定水流速度的情況下，在過水斷面不變的絮凝池中，設置小孔眼的網格，可以增加水流中微渦流的比例，絮凝效果顯著。
在網格絮凝池的網格中形成平衡狀態下的連續小渦旋分布，即穩定的穩流狀態，從而提高絮凝效果。而且，水流通過網格后，由于慣性的作用，可使得紊流中的大渦漩破碎成小渦旋和更小的渦旋，而且孔眼越小，形成的渦旋越小。渦旋半徑約小，旋轉半徑也越小，其離心作用越強，這樣凝聚顆粒粒徑間離心加速度越大，運動越快，混凝效果越好。反之，大尺度渦旋，由于離心作用弱，速度梯度小，故混凝效果相對差些。
因此，網格絮凝池的網格的孔眼規格往往沿液流方向先小后大，這樣，可以充分發揮其在絮凝-混凝過程中的優勢，在絮凝過程中絮凝效果好，在混凝過程中混凝效果佳。
四、網格絮凝池的使用條件：
1.原水水溫為40~34.0℃、濁度為25~2500度。
2.單池處理的水量以1~2.5萬m3/d較合適,以免因單格面積過大而影響效果。水廠產水量大時,可采用2組或多組池并聯運行操作。采用網格或柵條的絮凝池效果相接近,但柵條加工比較方便,用料也省。
3.適用于新建自來水廠一體化凈水設備，也可用于舊池的改造。
五、網格絮凝池設計理論：
1.絮凝時間一般為10~15min;
2.絮凝池分隔大小按豎向流速確定;
3.絮凝池分格數按絮凝時間計算,多數分成8~18格;可大致按分格數均分成3段,其中前段各格為3~5mim,段端35min,末段45min;
4.網格或柵條數前段較多,中斷較少,末段可不放,但前段總數宜在16層以上,中斷在8層以上上下兩層間距為60~70cm;
5.每格的豎向流速,前段和中段0.12~0.14m/s,末段0.10.14m/s;
6.網格或柵條的外框尺寸等于每格池的凈尺寸。前段柵條縫隙為50m,或網格孔眼為80×80mm,中段分別為80m和100×100mm;
7.各格之間的過水孔洞應上下交錯布置,孔洞計算流速,前段0.3~0.2m/s,,中段0.2~0.15m/s,末段0.1~0.14m/s,各過水孔面積從前段向末段逐步增大。所有過水孔須經常處于淹沒狀態,因此上部孔洞標高應考慮沉淀池水位變化時不會露出水面;
8.網孔或過柵流速,前段0.25~0.30m/s,中段0.22~0.25m/s;
9.一般排泥可用長度小雨5m、直徑150m~200mm的穿孔排泥管或單斗底排泥,采用快開排泥閥;
10.柵條、網格構件的制作材料可采用木材、扁鋼、鑄鐵及鋼筋混凝土預制件等。
柵條、網格構件的厚度宜采用以下數值:
木材板條厚度:20~25mm
扁鋼構件厚度:5~6mm
鑄鐵構件厚度:10~15mm
鋼筋混凝土預制件厚度:30~70mm
六、設備優勢
網格絮凝池放置在絮凝池水流通道上，水流通過時被設備切割、碰撞、反彈，速度發生激烈變化，大渦旋變成小渦旋，小渦旋后變成高強度高頻率的微渦旋，并呈陣列式分布形成渦街，離心慣性效應成倍放大，大幅度地增加了顆粒碰撞次數。在設備上科學合理地布設多層網格絮凝反應器，控制著絮凝池中礬花顆粒的合理長大，形成粒度均勻合適的更易于沉淀的密實礬花，有效地改善提高了絮凝效果。
1、網格絮凝池采用厚片網格條，有較小的水流阻力，通過產生出高頻譜陣列式渦旋達到良好的絮凝效果，不易堵塞，以減少設備內部應力，增加使用壽命。網格絮凝反應器應對原水水量和水質的變化有較強的適應性，絮凝效果穩定。
2、網格絮凝池，指的是在沿流程一定距離的過水斷面中設置柵條或網格，通過柵條或網格的能量消耗完成絮凝過程的構筑物。而網格絮凝反應器則是網格絮凝反應池中的一種專用設備，其反應與絮凝的效果直接關系到出水水質的好壞。
網格絮凝池，在網格后面一定距離處，紊流可以近似地看成是均勻各向同性紊流，即空間點運動參數的統計特征值沿各個方向均相同，故其速度梯度為零。由于湍動渦旋的作用，大大增加了湍流中的動量交換，均化了湍流中的速度分布，所以其速度梯度遠小于按 Camp-Stein 理論計算的結果。一定的速度梯度必定需要一定量的能量輸入，但一定量的能量輸入并不一定對應產生一定的速度梯度，對于速度梯度均勻恒定不變的流動如此，對于湍流情況更是如此。
